Каталась себе везде где не лень, особенно нравилось гонять по пластиковому покрытию кухонного стола на дрифтовых задних колесах. А так как бортик у стола маленький – машинка часто перелетала через него и падала на пол, и в один прекрасный момент перестала поворачивать налево… Пришлось делать вскрытие, которое показало что от одной из катушек-соленоидов, отвечающих за поворот передних колес, оторвался проводок прям под корень. А случилось это потому что кЕтайский «суперклей», которым были приклеены катушки к корпусу машинки был настолько кЕтайский, что не удержал катушки на месте и во время очередного падения со стола, катушка сместилась и оторвала проводок. Ну что делать - припаять не получится потому что конец где-то в катушке, которая залита «суперклеем», придется наматывать новую катушку.

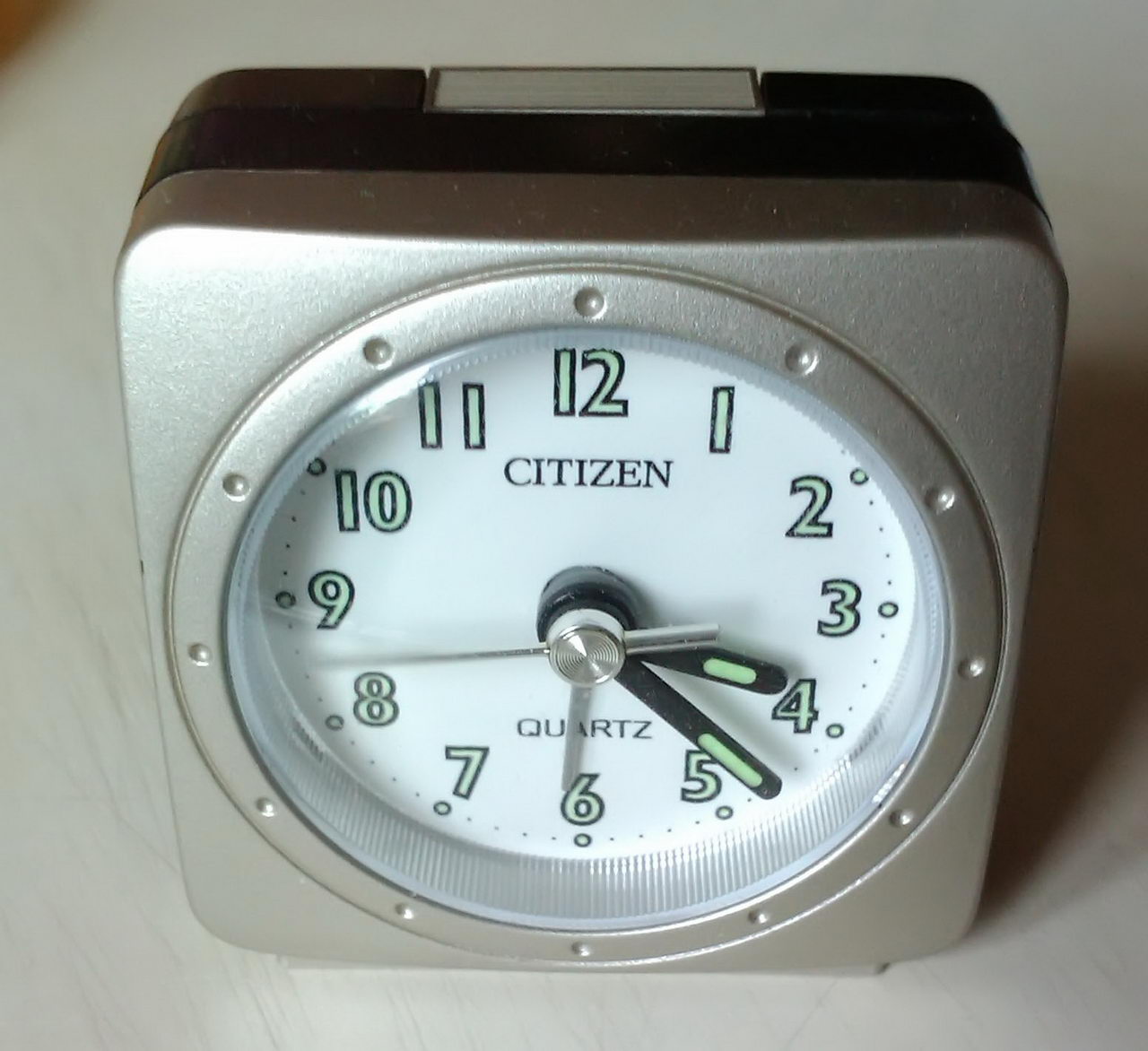

Пошарив по закромам подходящий тонюсенький провод найден небыл, поход по радиомагазинам тоже ничего не дал – самый тонкий провод который был в продаже – сечением 0,1 мм, а надо было примерно в 2 раза меньше - 0,05мм. Решил позвонить другу радиолюбителю, он посоветовал посмотреть в, опять таки, кЕтайских настольных стрелочных будильниках типа такого:
Я пошел на рынок, подошел к палатке в которой мужик продаёт всяко-разно (от удочек до игровых приставок к телевизору) и попросил у него самый дешевый будильник или вообще не рабочий. Он тут-же полез под прилавок и достал явно не рабочие часы-будильник в виде телефона Nokia 7610 в масштабе примерно 2:1, у которых вместо экрана был циферблат (к сожалению фото сделать не успел, потому что разобрал и сразу выкинул корпус :) ); денег за этот кусок мусора (с его точки зрения) он с меня не взял.

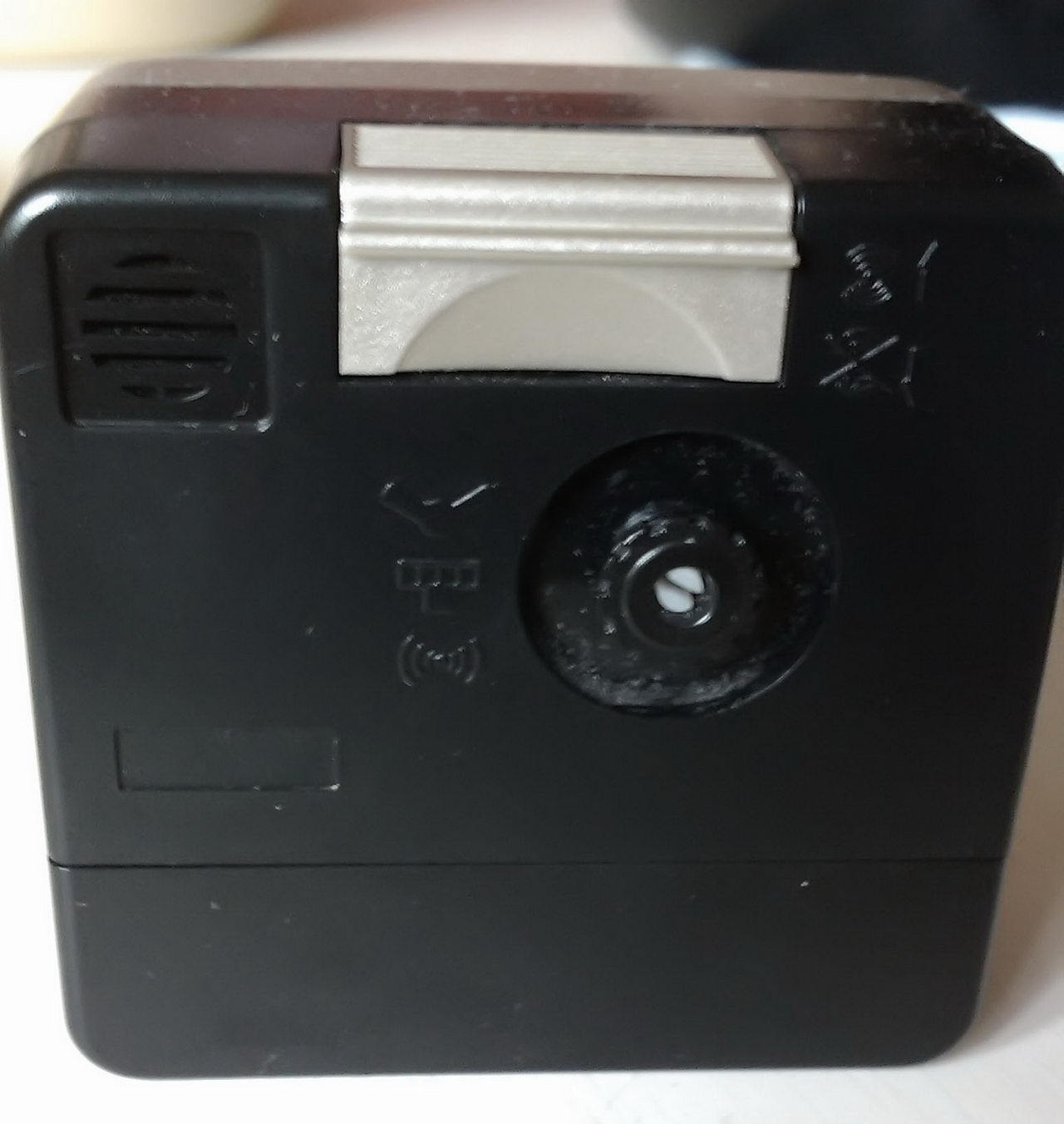

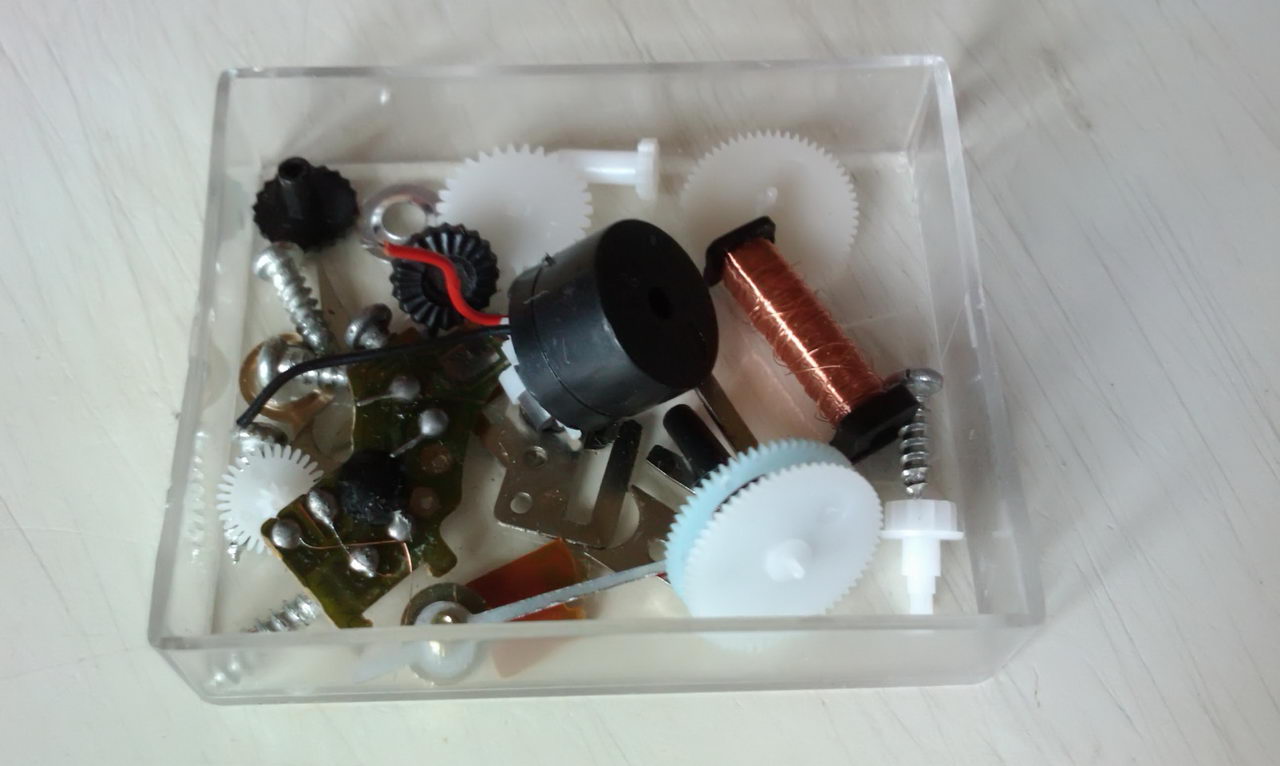

Заполучив сей девайс я незамедлительно распотрошил его, выбросил корпус за ненадобностью и оставил только потроха:

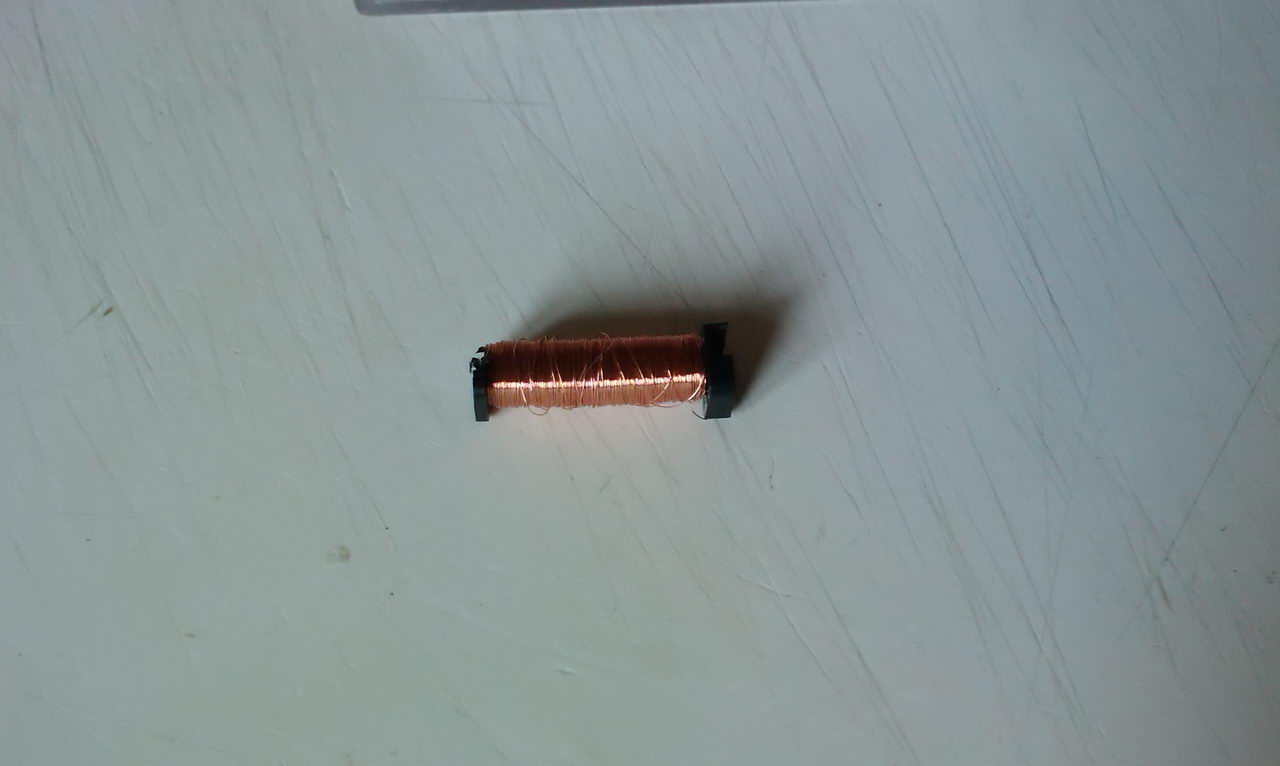

В ней используется как раз тот самый тонюсенький провод, благодаря чему она получается компактной и одной пальчиковой батарейки хватает для питания часов на долго.

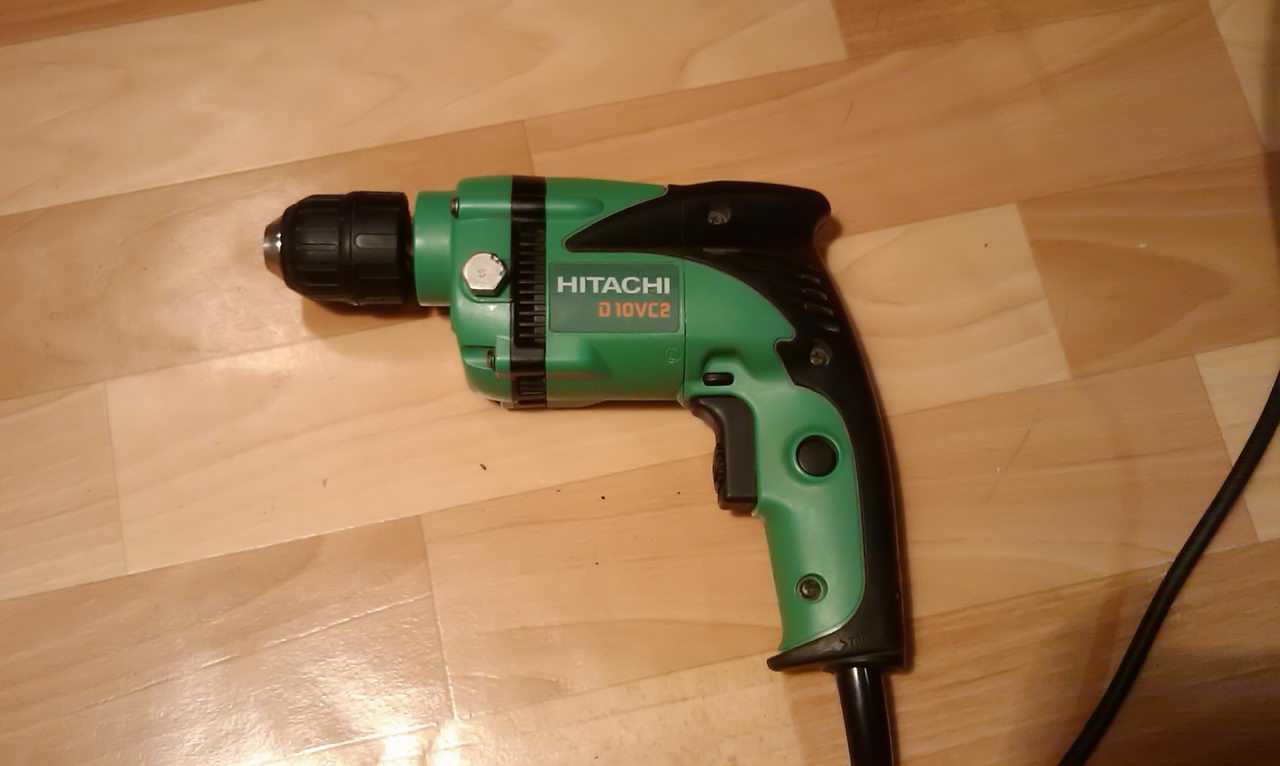

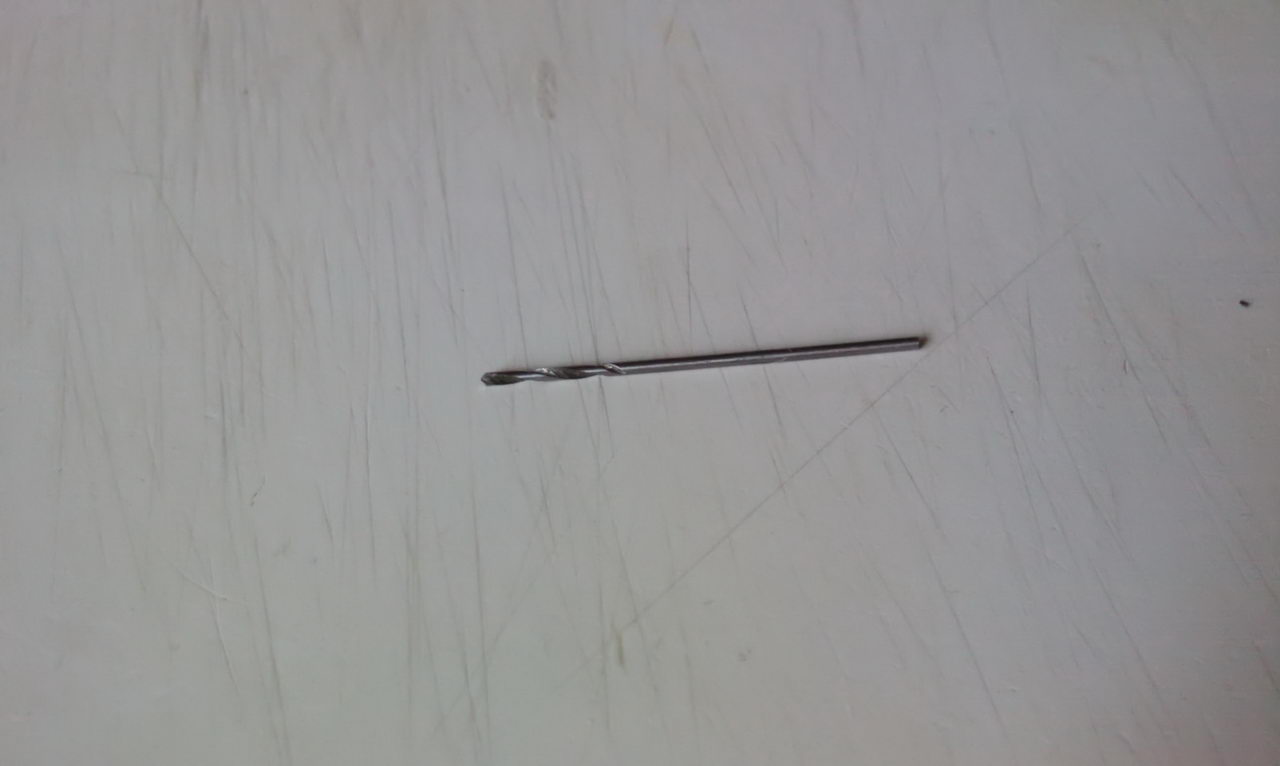

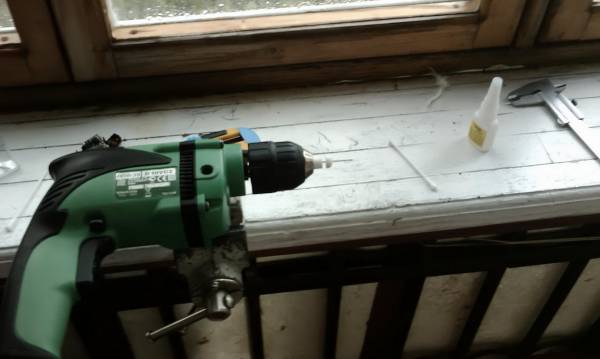

Закрепляем тиски на столе, или как это сделал я – на подоконнике на балконе; зажимаем в них дрель (для этого у меня в неё вместо ручки вкручен болт, за шляпку которого удобно зажимать в тиски); зажимаем в патроне дрели наше сверло; включаем дрель и фиксируем в нажатом положении кнопку-регулятор оборотов кнопкой-фиксатором, т.е. делаем так чтобы дрель работала без нашего с вами участия.

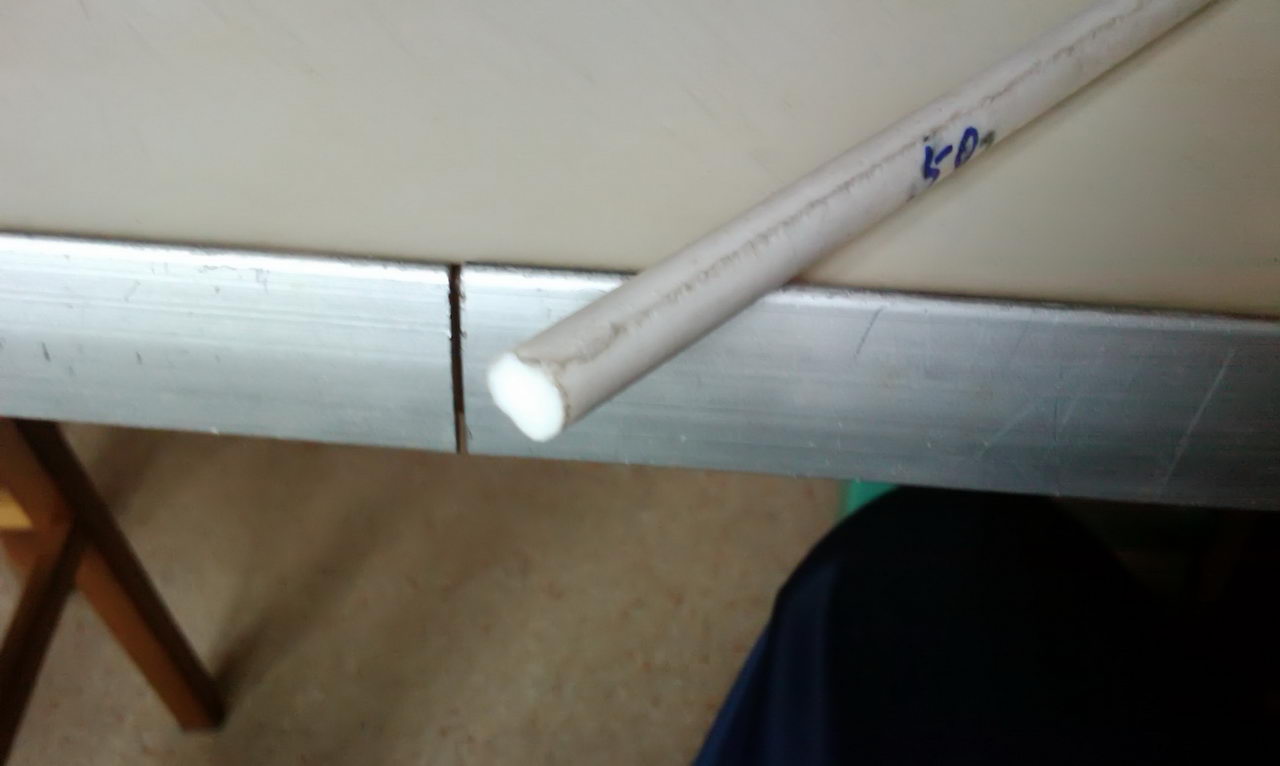

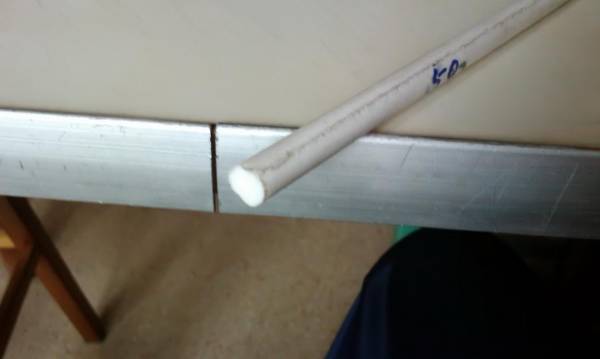

Далее берем кусочек того что смогли подобрать вместо фторопласта, подносим к сверлу и стараемся точно по центру торца и соосно просверлить отверстие на глубину 15-20 мм, примерно так:

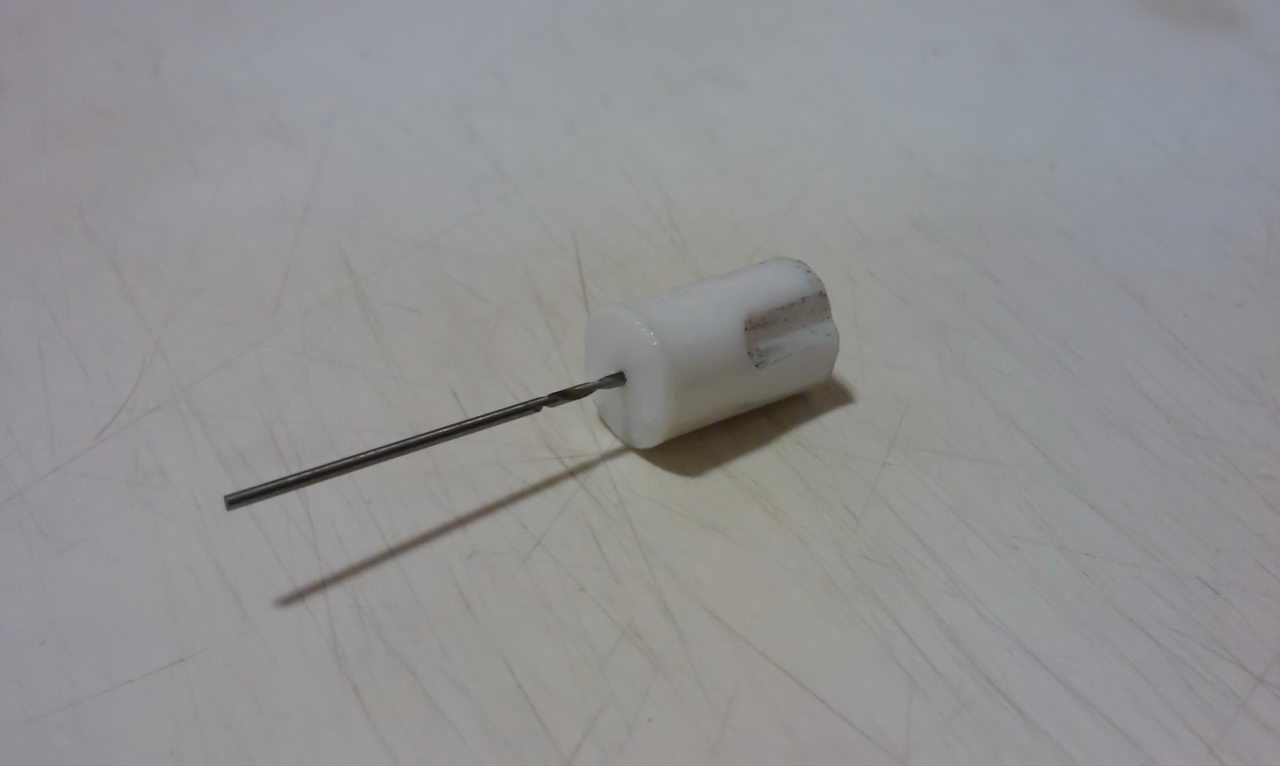

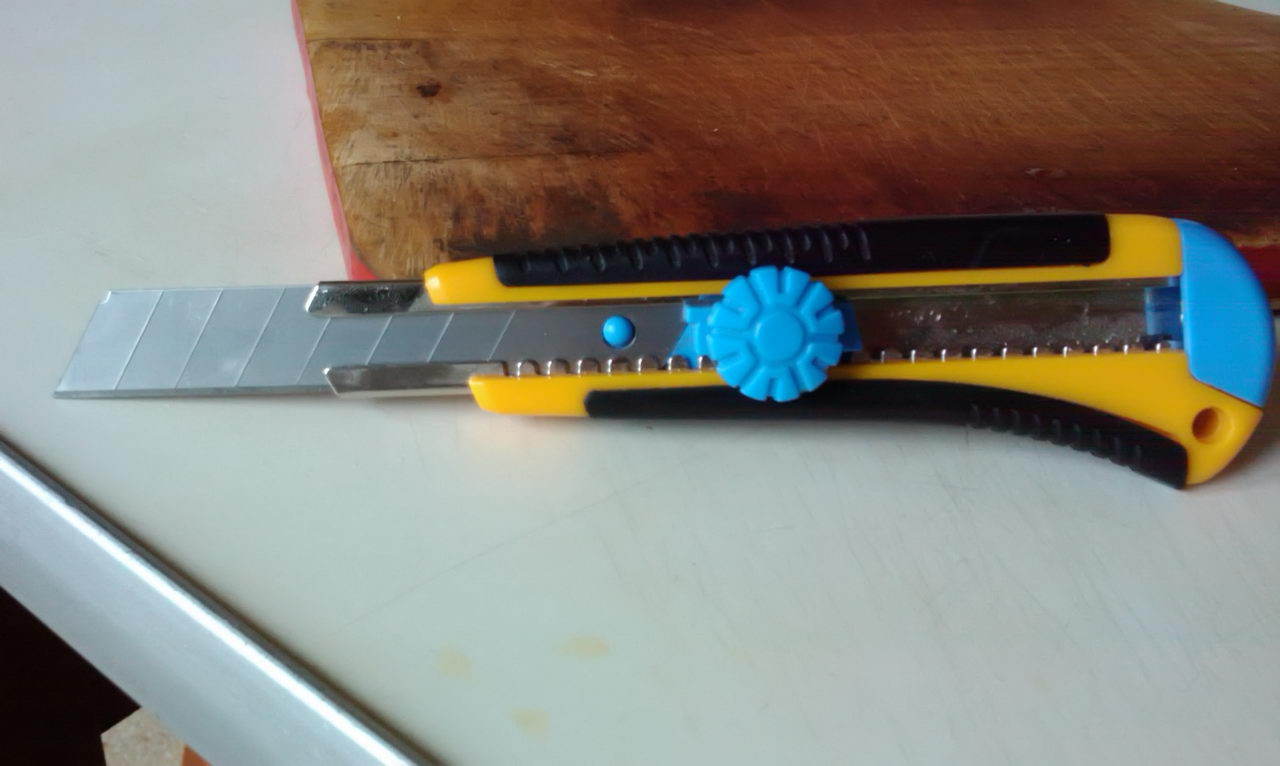

Потом вынимаем сверло и зажимаем в патрон просверленный пруток отверстием наружу, берем острый нож, например канцелярский, включаем дрель и отрезаем цилиндрик с отверстием длиной около 5-10 мм:
Далее разматываем как можно больше провода с нашей катушки в одну линию, чтобы по мере наматывания катушка подползала к дрели. Как я писал выше - я закрепил тиски с дрелью на балконе: во-первых потому что там светлее, а во-вторых – потому что удобно было размотать провод пол полу на всю длину зала и пропустить через балконную дверь.

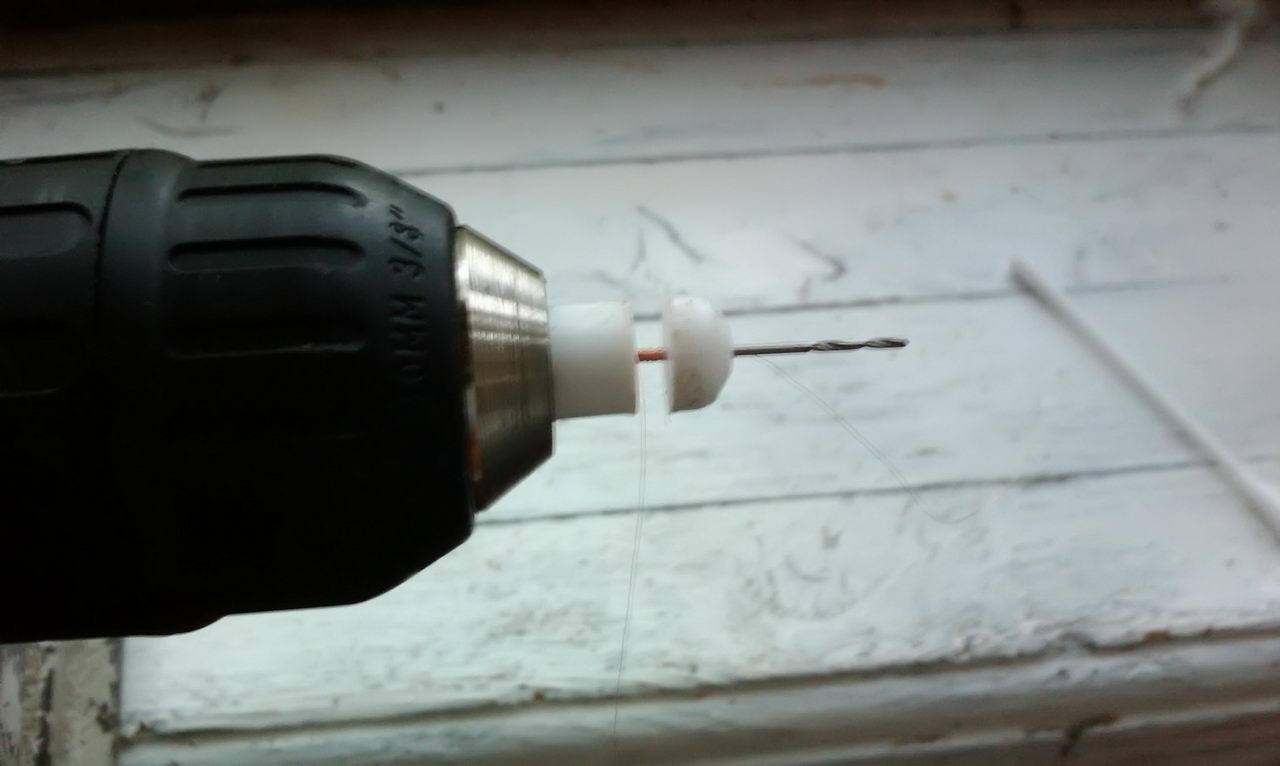

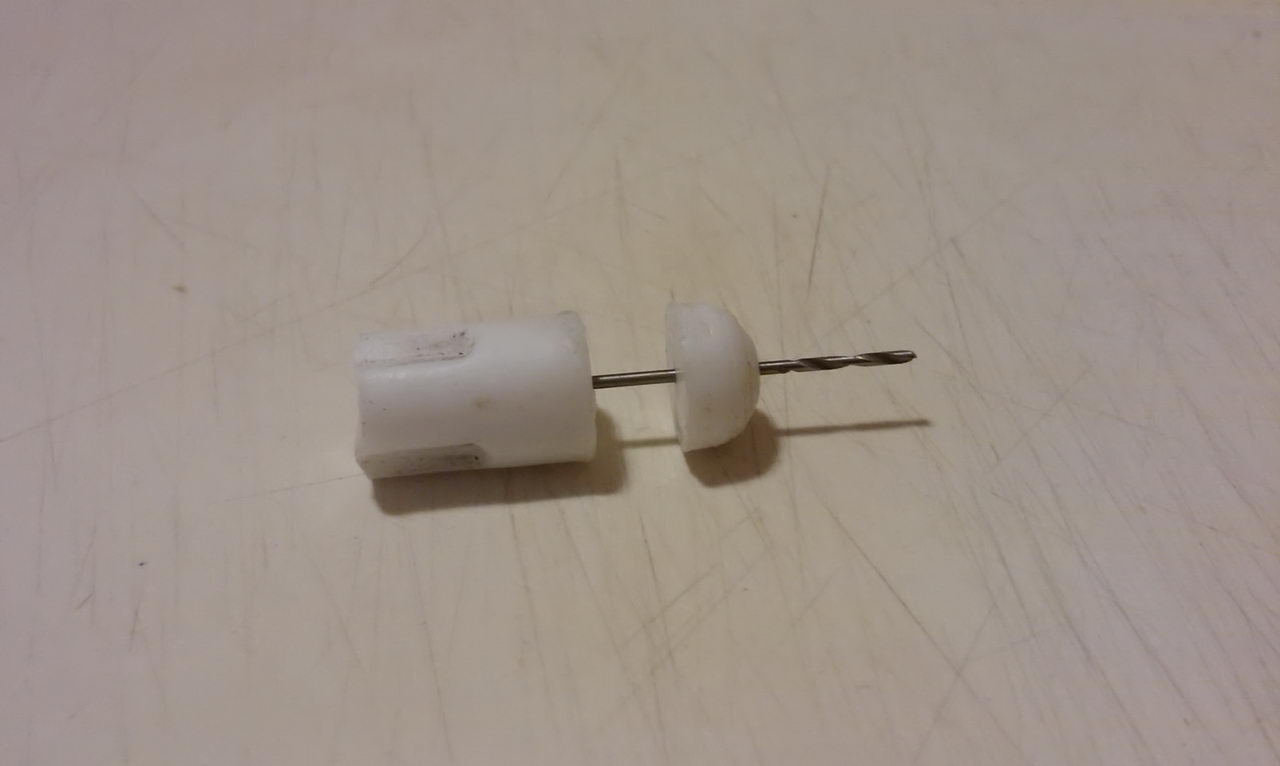

Свободный конец провода просовываем в отверстие в отпиленном кусочке, чтобы торчал хвостик 30-40мм и аккуратно одеваем на сверло, уже вставленное тупым концом в зажатый в дрели пруток, чтобы не порвать провод. Расстояние между прутиками должно быть около 2,8-3 мм, иначе придется мудрить с магнитиком и пластмасской в которую он вставлен (в машинке).

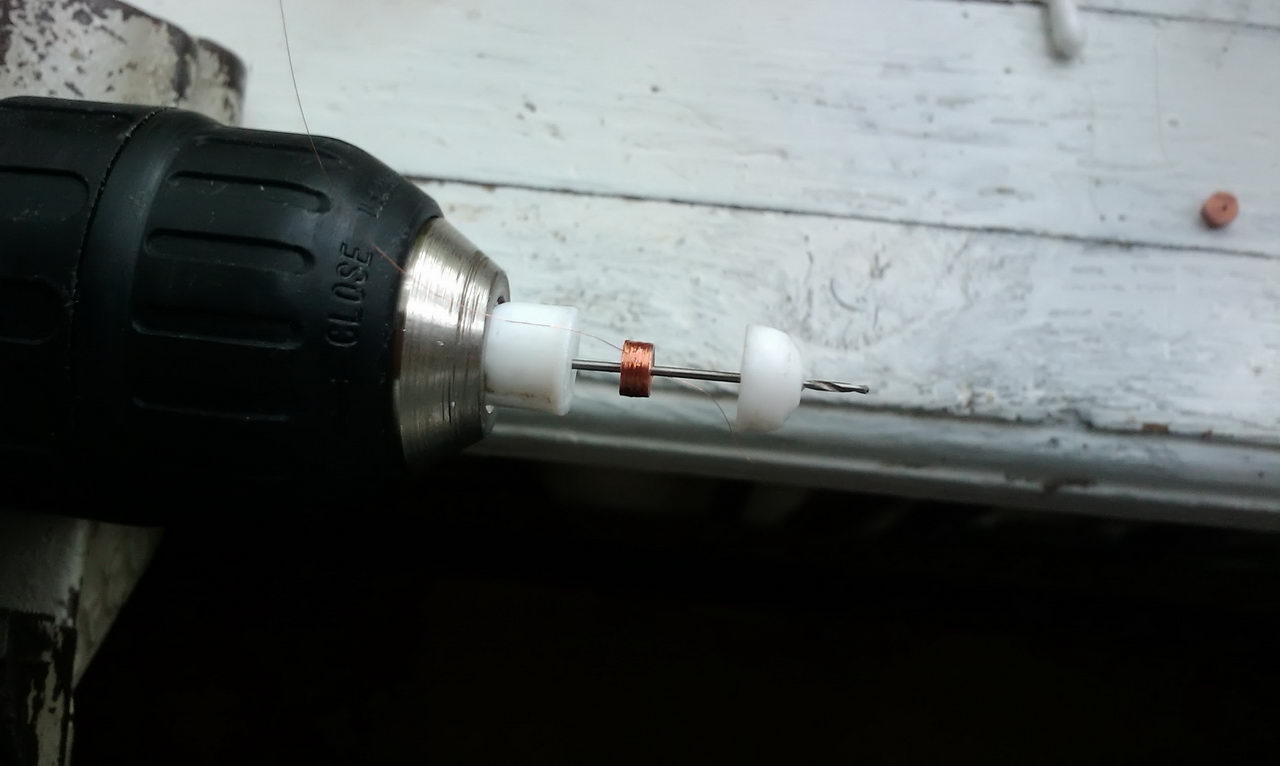

Берём НОРМАЛЬНЫЙ, а не кЕтайский :D «суперклей», промазываем то что намотали и продолжаем мотать дальше периодически промазывая. Наружный диаметр катушки должен получиться около 5,7-5,8 мм, больше не влезет в отверстие в раме машинки. Последний раз промазываем снаружи, даем немного подсохнуть и аккуратно снимаем:

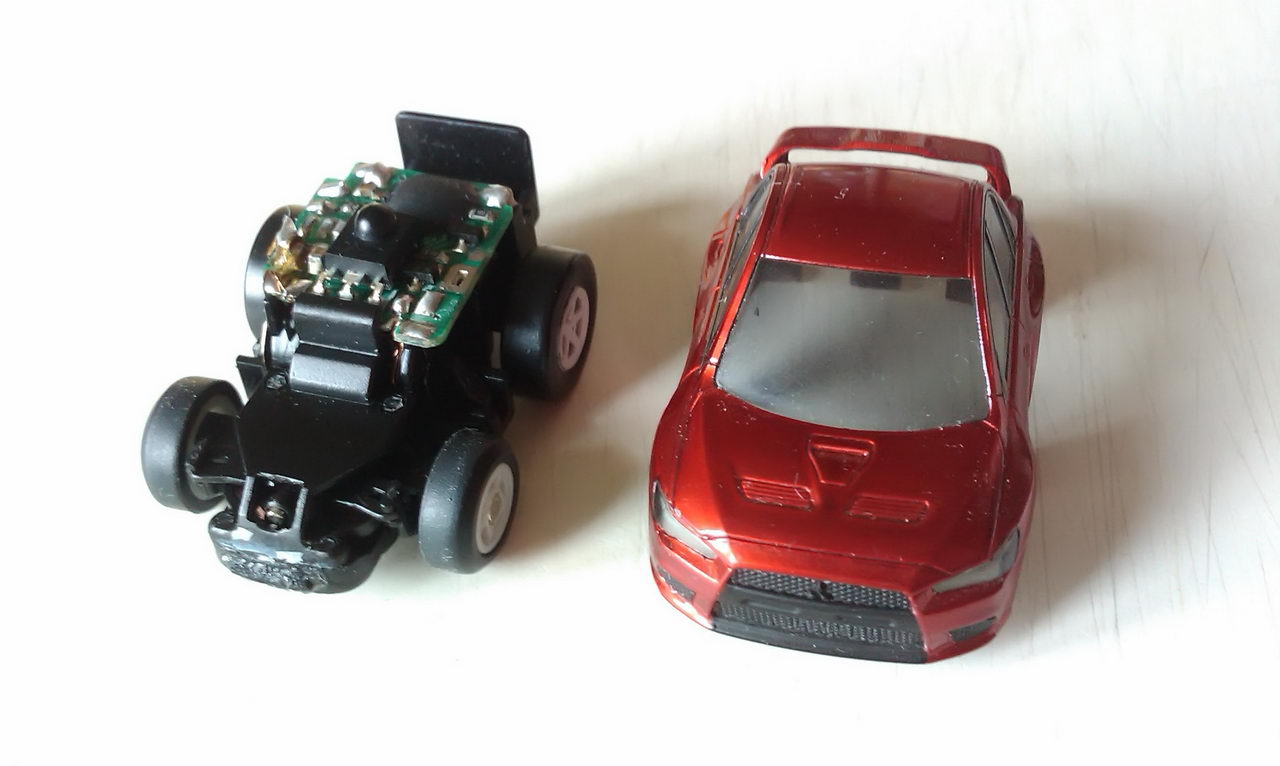

Аккуратно снимаем корпус с машинки, начиная с защелки сзади, т.к. спереди приклеено на суперклей; срезаем острым ножом расплавленные шляпки пластиковых шпиньков и разбираем переднюю подвеску чтобы добраться до катушек.

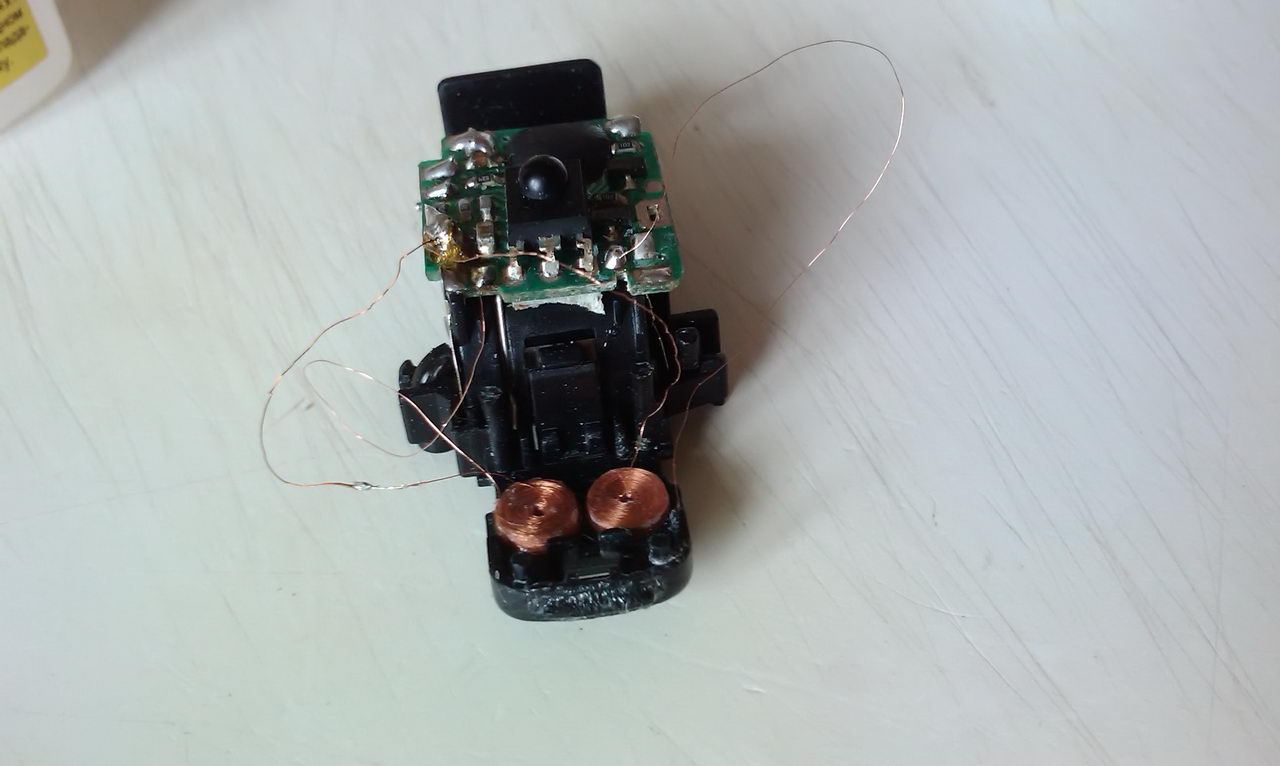

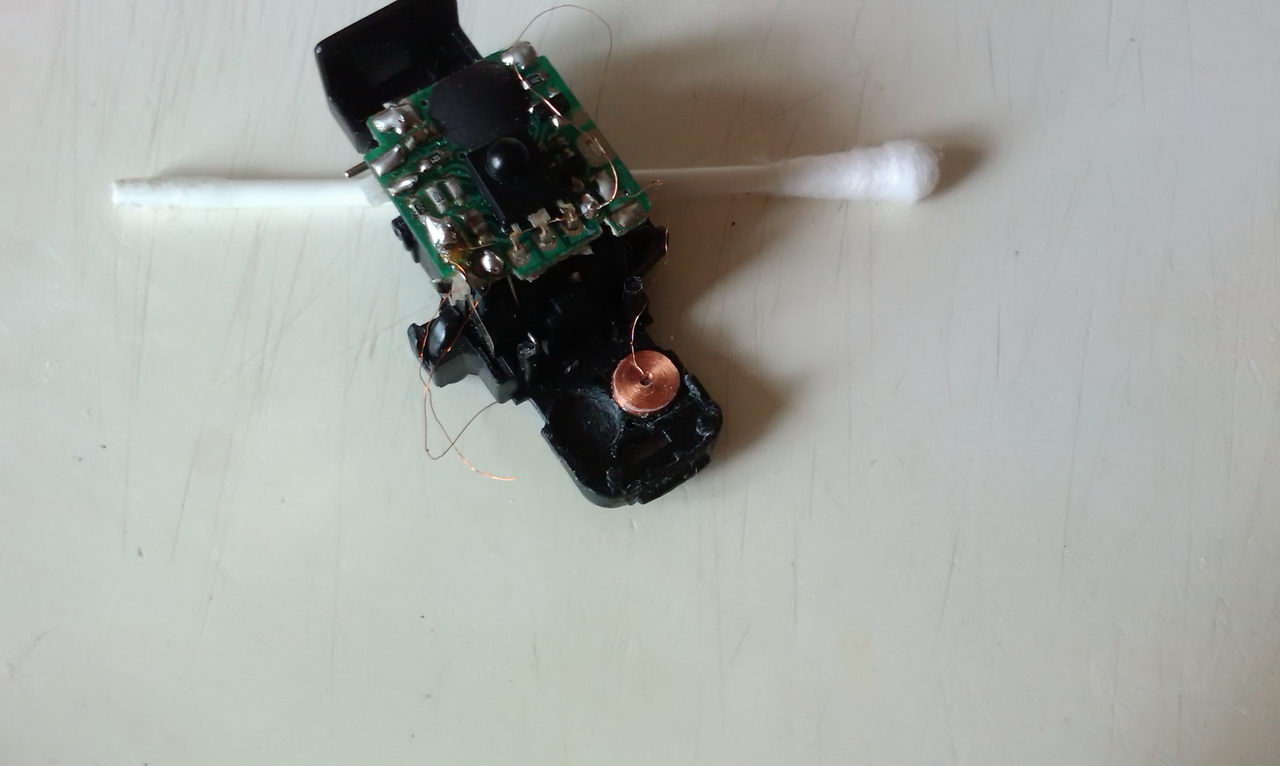

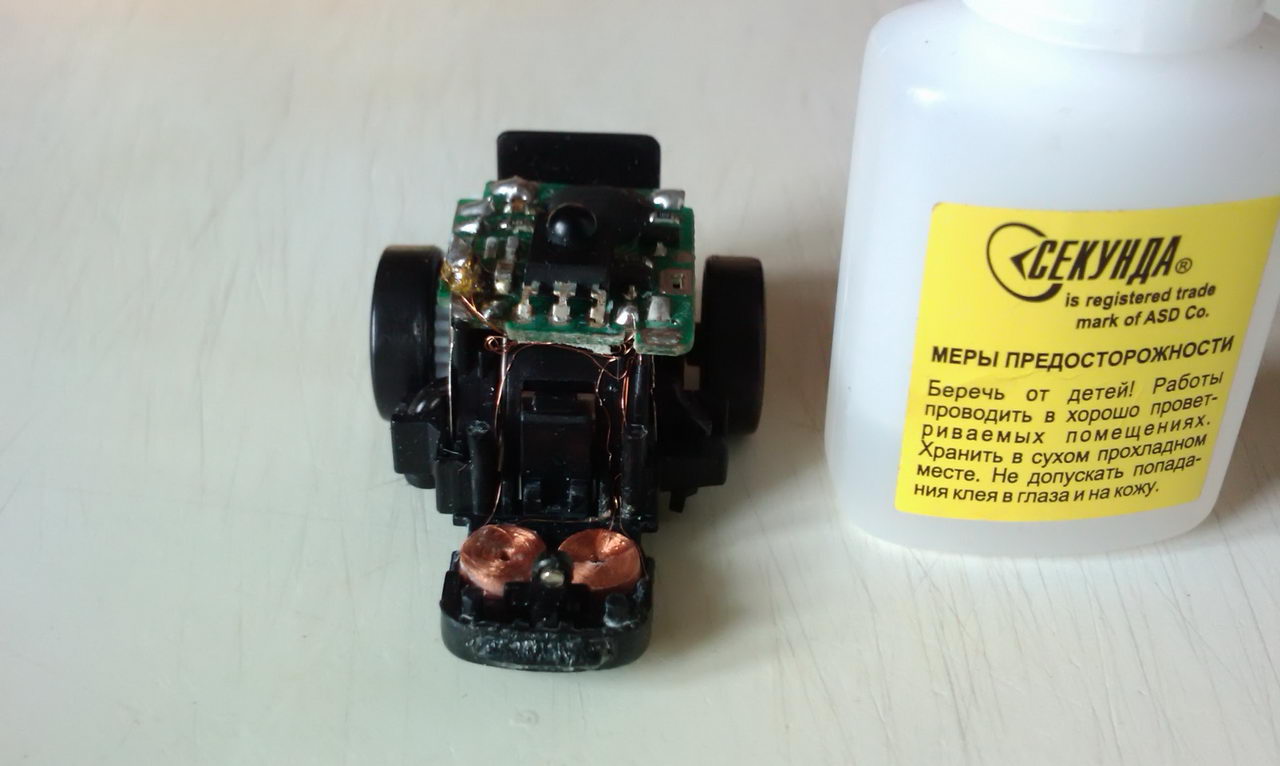

Берем маленькую плоскую часовую отвертку и очищаем ей место под новую катушку от остатков старого клея. Припаиваем выводы новой катушки на место старых, включаем машинку и поднеся к катушке магнит определяем, нажав на кнопку на пульте, какая сторона у катушки должна быть сверху – к этой стороне магнитик прилипнет, а от нижней стороны будет отталкиваться. После этого капаем суперклея в отверстие в раме под катушку и приклеиваем катушку нужной стороной вверх:

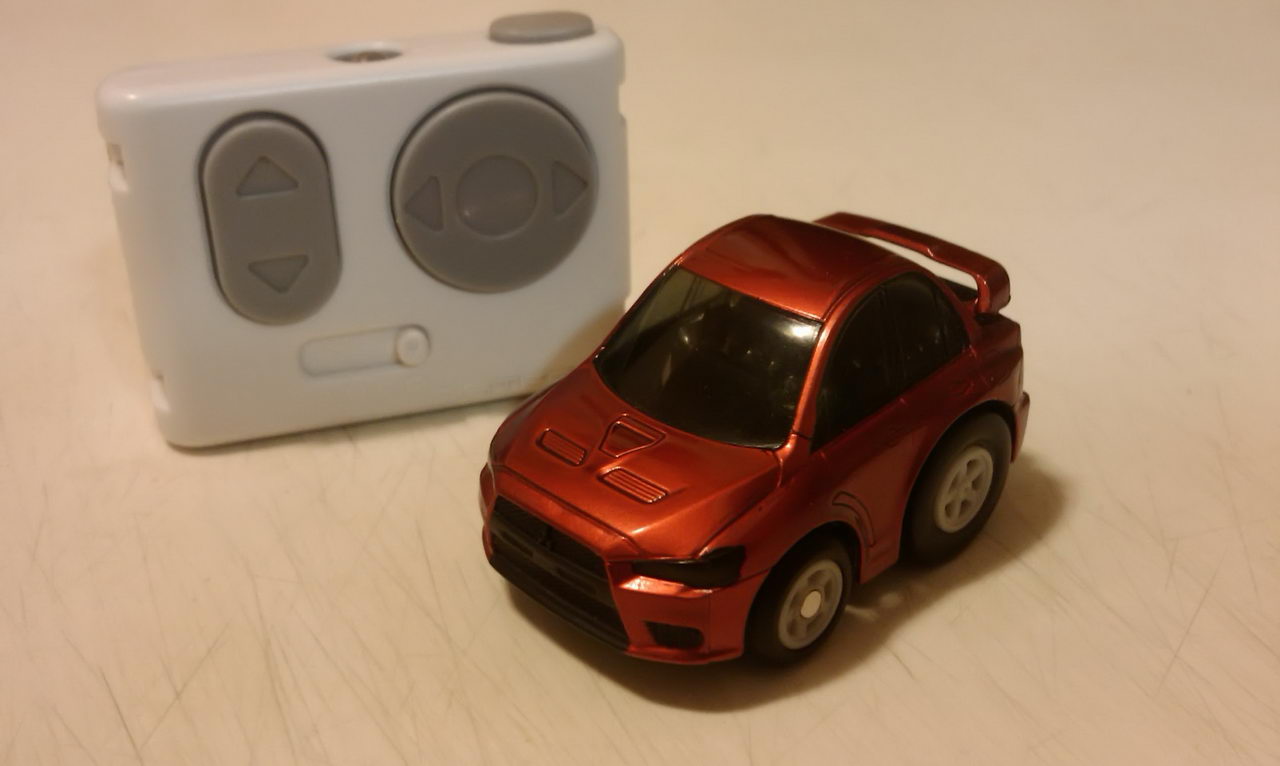

Далее прячем торчащие провода и собираем все в обратном порядке, только для соединения передней части корпуса с рамой я использовал не суперклей, а что-то типа клея «Момент», а именно «ТУРКЛЕЙ» фирмы DoneDeal, выпускающей различную автохимию. В отличие от «Момента» и обычного «суперклея», «ТУРКЛЕЙ» после высыхания становится не резиной и хрупким акрилом, а пластичной пластмассой, что не даёт корпусу отваливаться при падениях.
Ах да, забыл: я использовал фторопласт потому что к нему не липнет суперклей, если делать пруточек из дерева – его придется покрывать или даже пропитывать маслом, потому что суперклей к дереву липнет на ура и вы не сможете снять намотанную катушку! ;)
