Сварка оптики.

Сегодня у нас на работе бригада распаивала недавно протянутый оптоволоконный кабель, уже второй в помещении. Я впервые поприсутствовал при процессе.

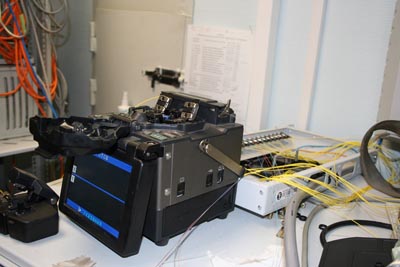

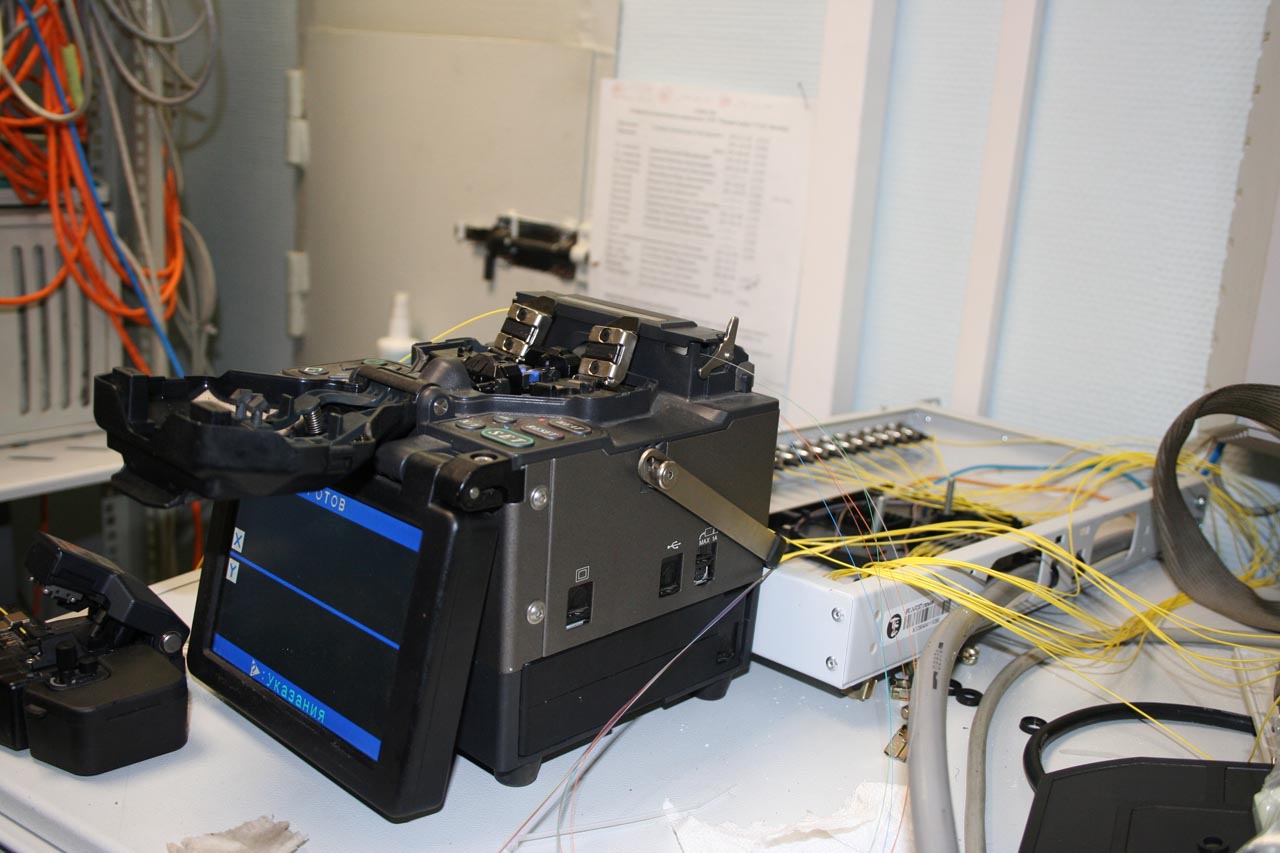

Полный размер Сварочный аппарат

Продолжение...

Оказалось это довольно интересный процесс. В аппарат заправляются два волокна, одно из кабеля, второе из коробки с выходами. Дальше сварочный агрегат автоматически совмещает волокна. Вот на фотке виден как раз процесс выравнивания. Внутри агрегата установлены две видеокамеры, картинки с которых как раз показаны на экране сварочного аппарата. Агрегат двигает волокна по двум осям, совмещая их горизонтальные оси.

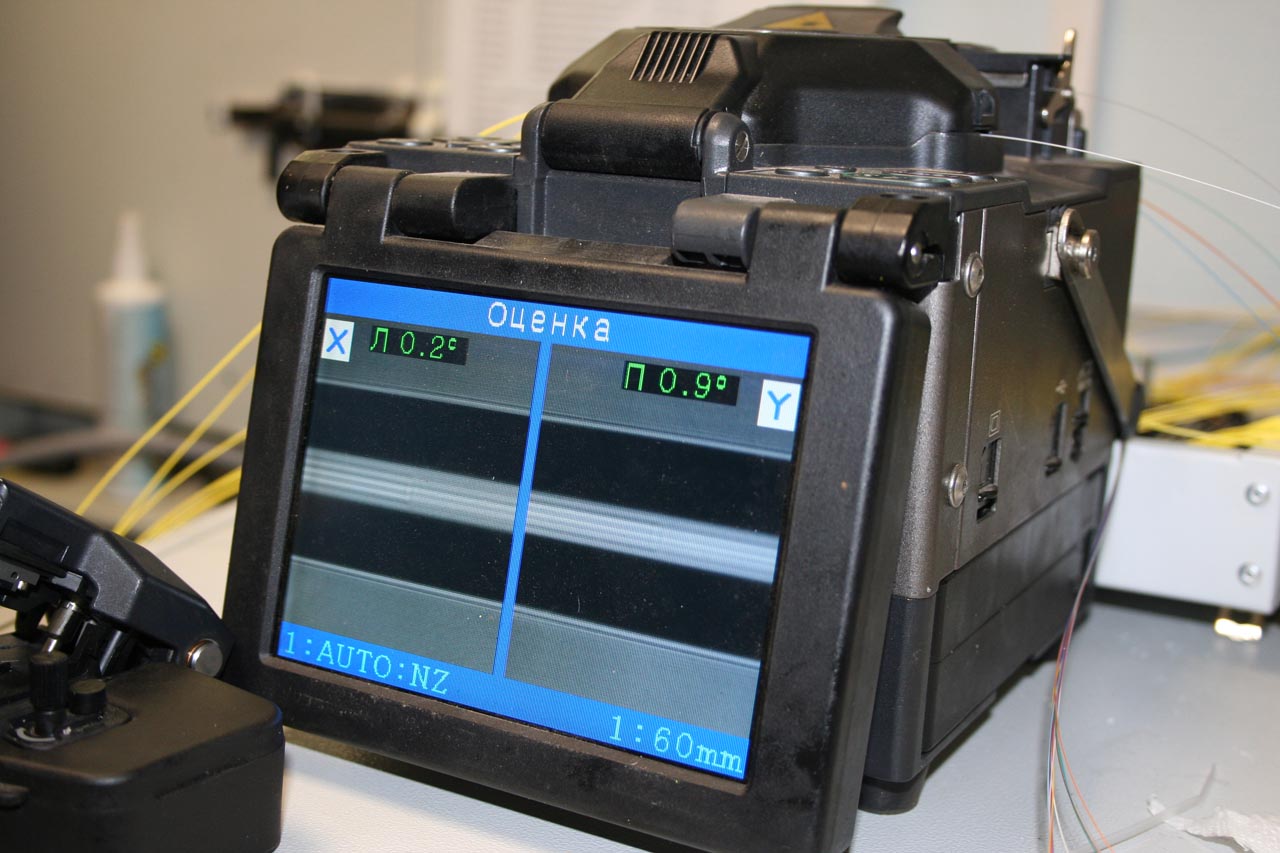

Полный размер Процесс оценки

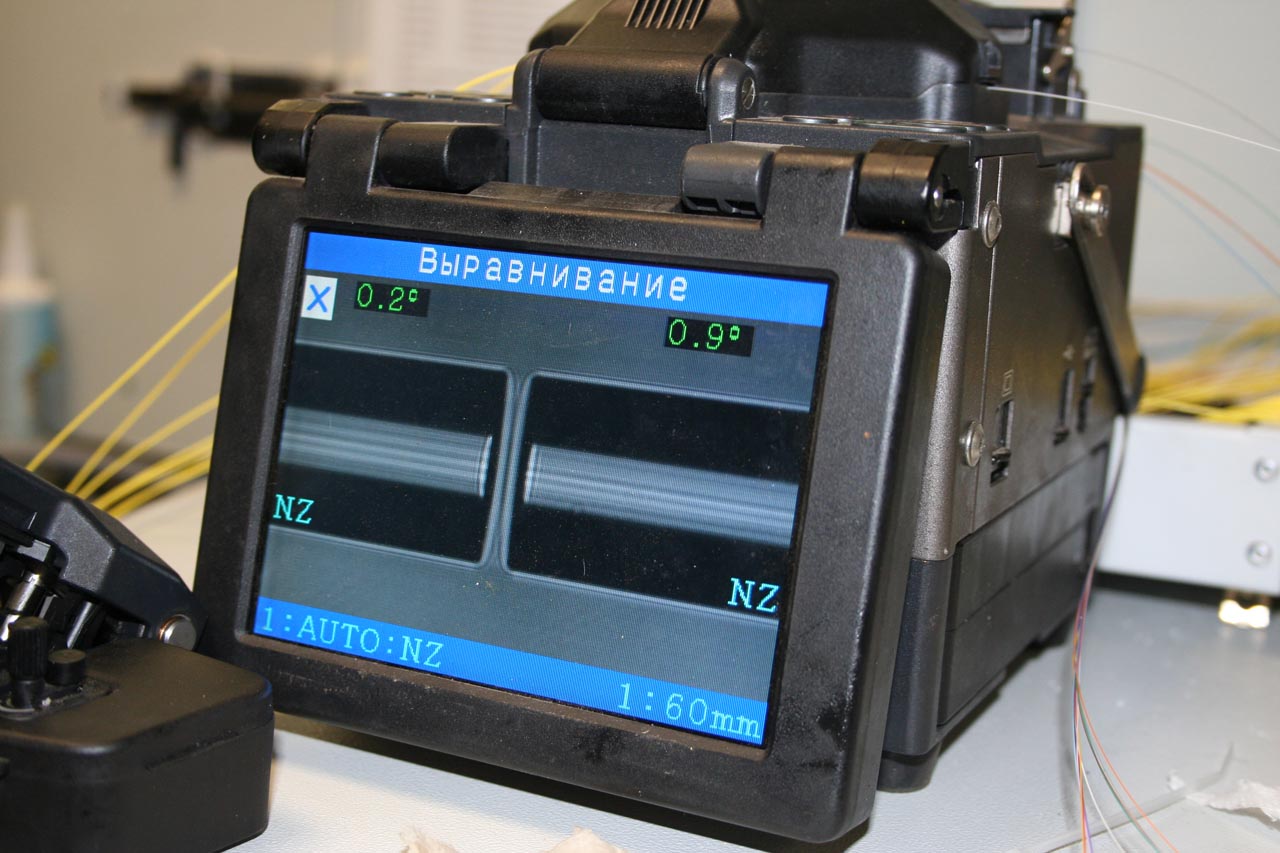

Полный размер Выравнивание идёт

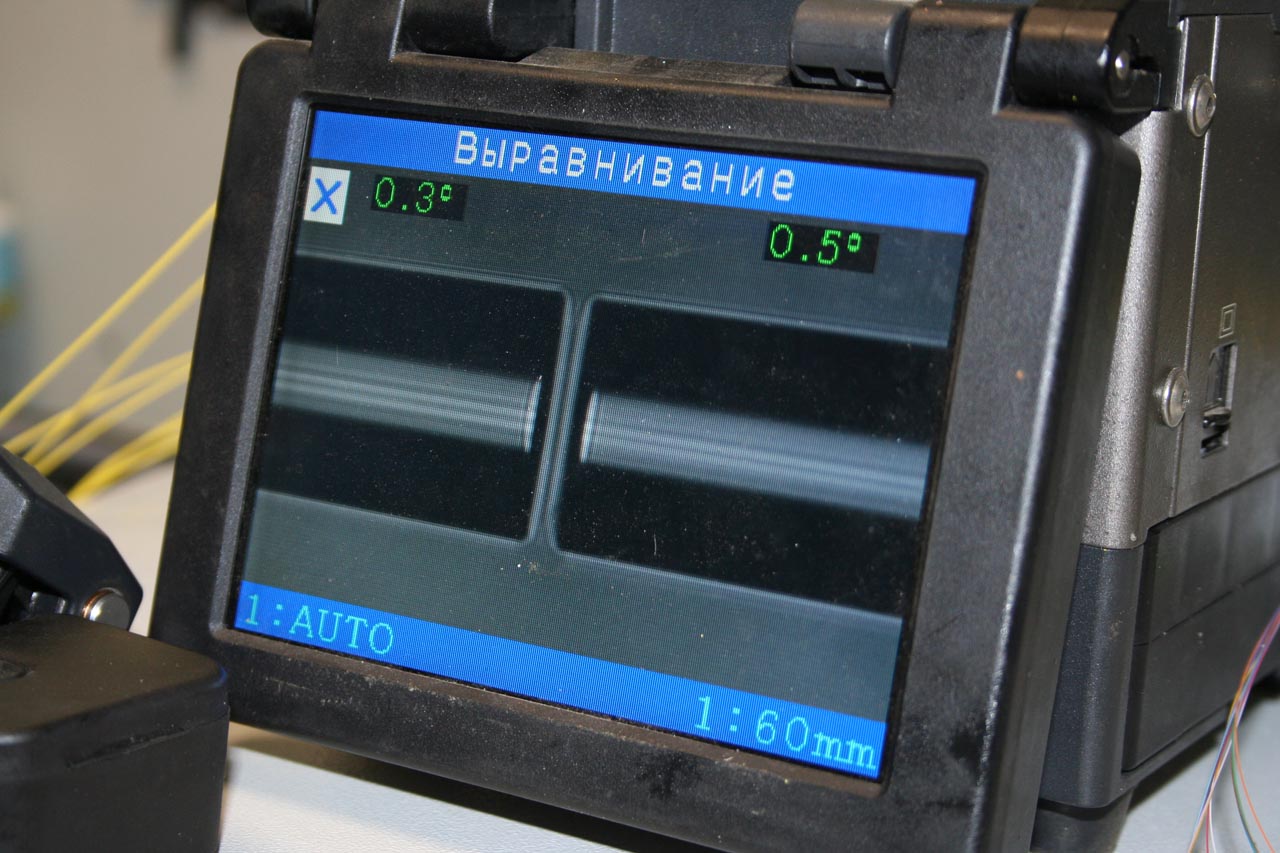

Полный размер Опять выравнивание

После совмещения волокон они быстренько свариваются электрическим разрядом. При этом на экране видна картинка с камеры.

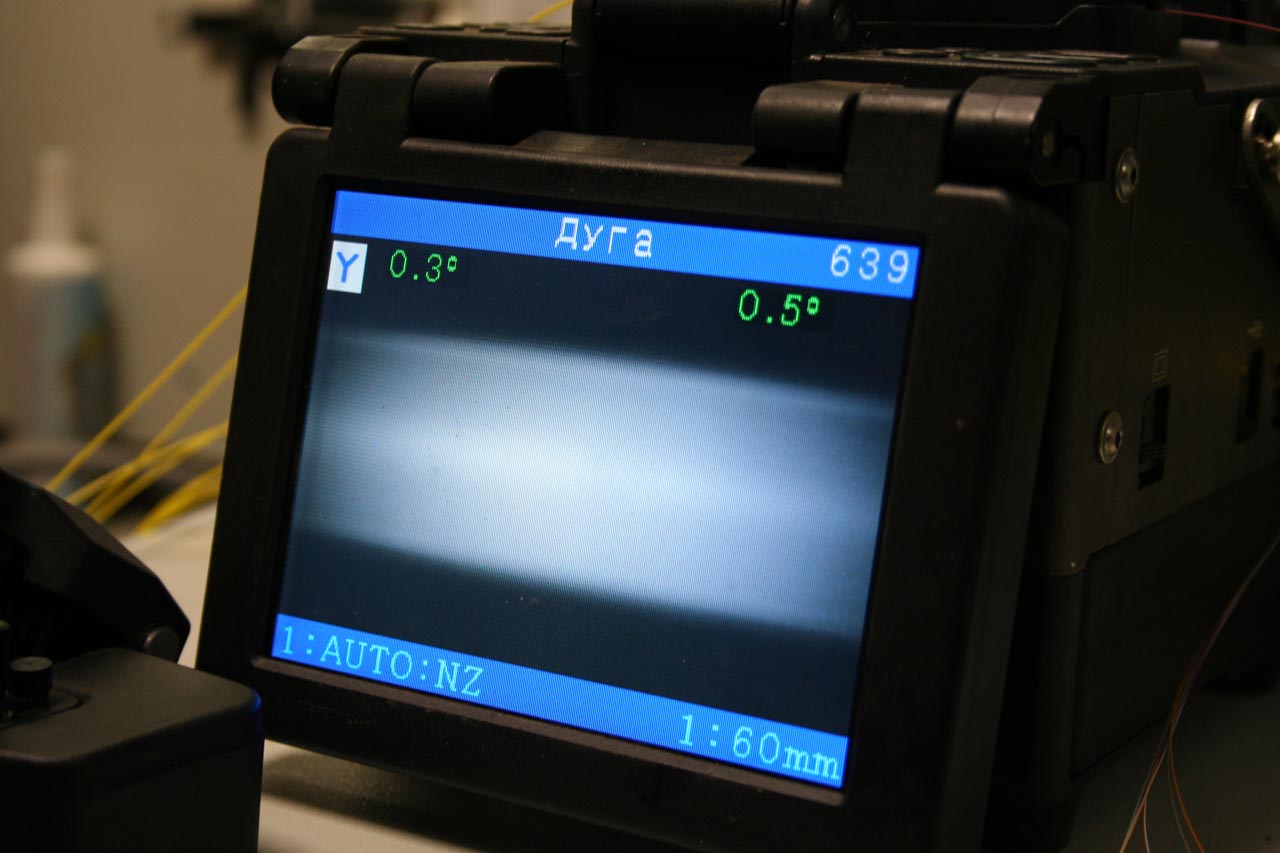

Полный размер Электрическая дуга

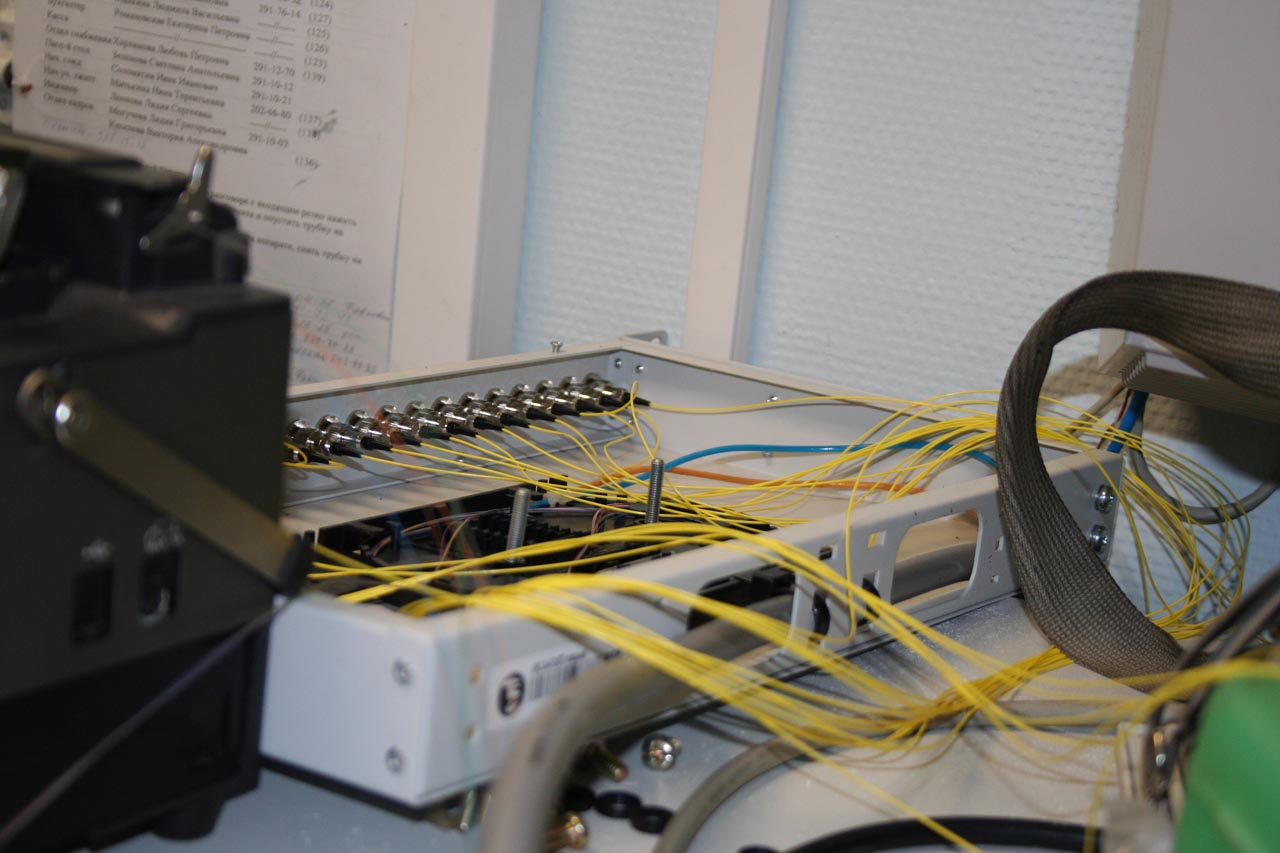

Полный размер Эт уже распаянные волокна

После обрезания лишнего кабеля осталось метров десять двадцатичетырёхжильного кабеля, который в данный момент свален у моего стола на работе. Выбрасывать его жалко, так что попробуем разхреначить на волокна и сделать торшер

Полный размер Эт остатки 24-х жильного кабеля

UPD> Как оказалось, железка называется Автоматический сварочный аппарат Fujikura FSM-50S для сварки оптоволокна. Во. Цену примерную нашёл. Цена с НДС, usd: 13673.33 Цена с НДС, руб.: 410200.00
